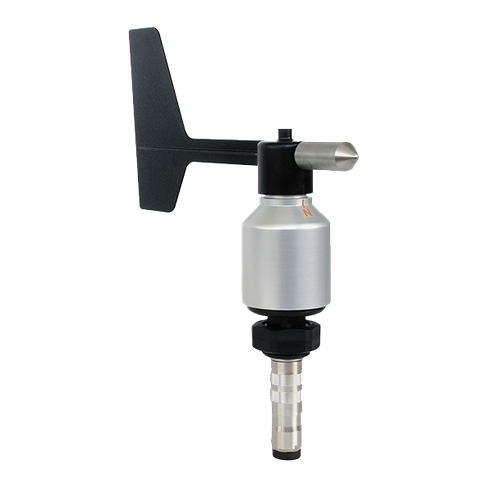

- TMR քամու ուղղության սենսոր
Ելք՝ 10-բիթային սերիական-սինխրոն (համատեղելի է Ammonit Meteo-40 տվյալների գրանցիչների հետ)
Չափման միջակայք՝ 0 … 360°
Ճշգրտություն՝ ±1,5°
- Քամու ուղղությունը հայտնաբերվում է ցածր իներցիայով քամու թևիկի միջոցով: Քամու թևիկի առանցքը տեղադրված է գնդիկավոր կրողների մեջ և ներքին ծայրում կրում է տրամագծորեն մագնիսացված մագնիս:
Առանցքի անկյունային դիրքը կոնսերվացվում է անհպում մագնիսական անկյունային սենսորով (TMR = Tunnel Magneto Resistance), որը որպես ելքային ազդանշան տալիս է երկու սինուս- և կոսինուս-կախյալ լարումներ:
Միացված միկրոկառավարիչը այս լարումներից հաշվարկում է քամու ուղղությունը 1024 հատվածներում (0.35°/սեկտոր): Սեկտոր 1-ին վերաբերում է քամու 0°-35° ուղղությունը, 1024 սեկտորը համապատասխանում է քամու 359.65°-360° ուղղությանը։
| Characteristic | Description / Value |
|---|---|
| Measurement principle | Magnetic |
| Measurement range | 0 … 360° |
| Accuracy | ± 1,5° |
| Resolution | 0.35° |
| Starting threshold | < 1 m/s according to ASTM-Standards D5366-96 < 0.4 m/s according to VDI-Standard 3786 Part 2 |
| Output | 10-bit serial-synchronous (compatible with Ammonit Meteo-40 data loggers) |
| Survival speed | max. 80 m/s, 30 min |
| Operating voltage | 3.3 … 30 VDC / 24 VAC |
| Operating voltage heating | 24 V DC/AC, max. 20 W |
| Current Consumption @ 12 V DC | 1 mA (without heating) |
| Ambient temperature | -40 … +70 °C |
| Connection | 7-pole plug |
| Material | Aluminum, stainless steel and plastic (Housing and wind vane) |
| Type of ball bearings | Metallic ball bearings |
| Weight | approx. 0.4 kg |
| Protection | IP 55 |
| Manufacturer | Thies |
